Home / Products / Ball Valve / Metal Hard Sealed Floating Ball Valve
Ball Valve

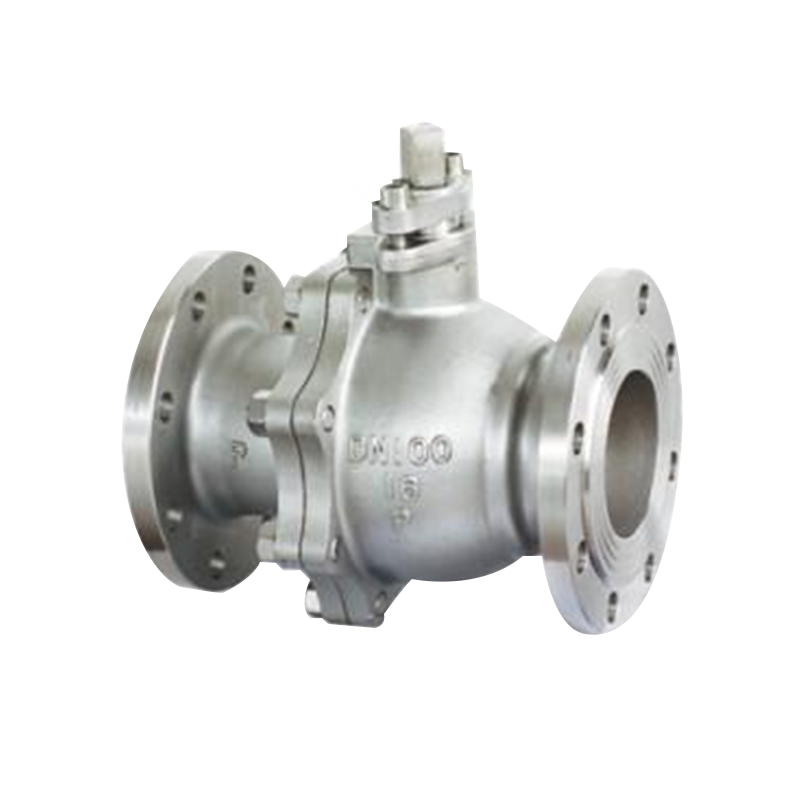

Metal Hard Sealed Floating Ball Valve

contact
Previous:
DN150 PN16 Industrial Full Bore GB Flanged Ball Valve
Next:
Q347Y Metal Hard Sealed Fixed Ball Valve

Application Specification

Main Dimensions

Main Parts Material and Application

Contact Us

PN(MPa) DN(mm) Dimension(mm)
L D D1 D2 b-f Z-φd H Do
1.6MPa 15  130  95  65  45  14-2 4-14 60  108
20  140  105  75  55  14-2 4-14 64  120
25  150  115  85  65  16-2 4-14 90  165
32  165  135  100  78  18-2 4-18 105  180
40  180  145  110  85  16-3 4-18 150  240
50 200 160 125  100  16-3 4-18 190 240
65  220  180  145  120  18-3 4-18 195  320
80  250  195  160  135  20-3 8-18 215  350
100  280  215  180  155  20-3 8-18 250  400
125  320  245  210  185  22-3 8-18 280  500
150  360  280  240  210  24-3 8-23 320  600
200  400  335  295  265  26-3 12-23 370  800

PN(MPa) DN(mm) Dimension(mm)
L D D1 D2 b-f Z-φd H Do
2.5MPa 15  130  95  65  45  14-2 4-14 60  108
20  140  105  75  55  14-2 4-14 64  120
25  150  115  85  65  16-2 4-14 90  165
32  165  135  100  78  18-2 4-18 105  180
40  180  145  110  85  16-3 4-18 160  240
50  200  160  125  100  20-3 4-18 205  270
65  220  180  145  120  22-3 8-18 215  350
80  250  195  160  135  22-3 8-18 230  400
100  280  230  190  160  24-3 8-23 270  500
125  320  270  220  188  28-3 8-25 300  600
150  360  300  250  218  30-3 8-25 340  900
200  400  360  310  278  34-3 12-25 400  1100
4.0MPa 15  130  95  65  45  16-2 4-14 40  60
20  140  105  75  55  16-2 4-14 51  65
25  150  115  85  65  18-2 4-14 58  90
32  180  135  100  78  18-3 4-18 66  105
40  200  145  110  85  20-3 4-18 76  170
50  220  160  125  100  20-3 4-18 88  230
65  250  180  145  120  22-3 8-18 110  250
80  280  195  160  135  22-3 8-18 121  250
100  320  230  190  160  24-3 8-23 150  295
125  400  270  220  188  28-3 8-25 176  330
150  400  300  250  218  30-3 8-25 204  375
200  502  375  320  282  38-3 12-30 260  440
6.4MPa 15  140  105  75  55  18-2 4-14 60  40
20  160  125  90  68  20-2 4-18 65  51
25  180  135  100  78  22-2 4-18 90  58
32  200  150  110  82  24-2 4-23 105  66
40  220  165  125  95  24-3 4-23 170  76
50  250  175  135  105  26-3 4-23 230  88
65  280  200  160  130  28-3 8-23 250  110
80  320  210  170  140  30-3 8-23 295  121
100  360  250  200  168  32-3 8-25 330  150
125  400  295  240  202  36-3 8-30 475  178
150  500  340  280  240  38-3 8-34 650  204
200  600  405  345  300  44-3 12-34 990  280
